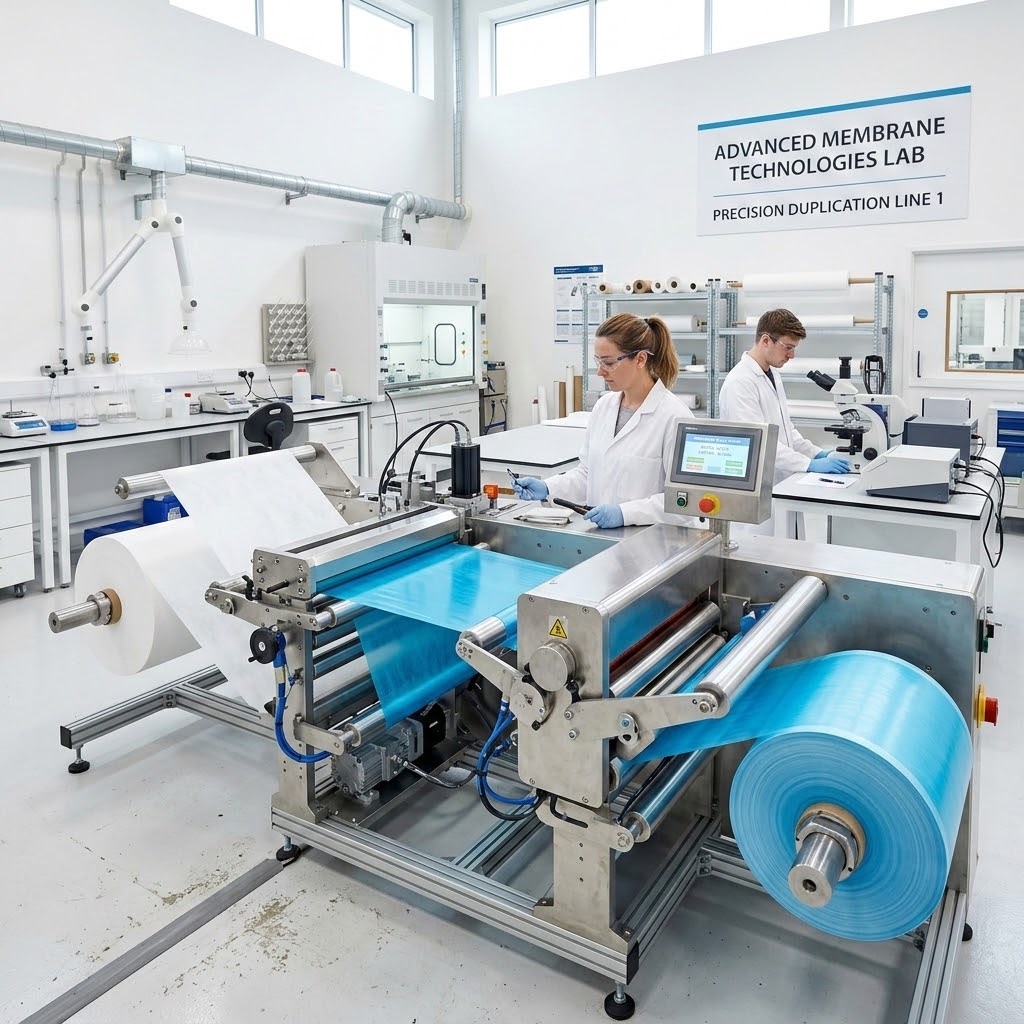

Концепция Glue air web и принцип формирования клеевого слоя
Glue air web представляет собой технологию формирования тонкого клеевого слоя между мембраной и текстильной основой посредством аэрозольного распыления с использованием направленного воздушного потока. Клей распыляется в виде мелкодисперсной фазы, которая оседает на одной из поверхностей и формирует слой толщиной обычно в диапазоне от 5 до 50 микрометров в зависимости от режима и состава. Принцип основан на разделении подачи связующего и силе аэродинамики для контроля распределения капель и предотвращения пропитки ткани. Подробные сведения о производстве многослойных тканей доступны на официальном сайте https://mercury-tex.ru/proizvodstvo-mnogosloynykh-tkaney/.
Механизм аэрозольного нанесения клея и роль воздушного потока
Аэрозольный механизм сочетает дозирование жидкой фазы и её дробление при помощи сжатого воздуха или внутренней вентиляции головки. Давление воздухa в системе распыления находится в типичном диапазоне 0,1–0,6 МПа (1–6 бар); при снижении давления увеличивается средний размер капель, при повышении — растёт дисперсия и тонкость покрытия. Направленный воздушный поток также способствует формированию равномерного конуса распыла и отводу растворителя/относительной влаги, что влияет на предпочитаемую скорость линии и необходимое время схватывания.
Конструктивные элементы технологической схемы и охраняемые патентные решения
Технологическая схема включает распылительную головку, дозатор жидкой фазы, блок регулировки давления и узел сушки или отверждения. В патентных формулаx обычно охраняются конструктивные особенности головок (геометрия сопел, разделение воздух/клей), алгоритмы модуляции подачи и режимы очистки. Сроки патентной охраны стандартно составляют до 20 лет с даты подачи патентной заявки в большинстве юрисдикций; область охраны может быть ограничена конкретными техническими параметрами и формами сопел.
Совместимые мембраны и текстильные основы
Совместимость материалов определяется химией мембраны, пористостью ткани и требованием к гибкости готового изделия. Часто применяются полиуретановые (PU) мембраны и PTFE-покрытия, толщина мембран в производственных применениях варьирует примерно от 20 до 200 микрометров.
Типы мембран (полиуретан, PTFE и др.) и требования к праймерной подготовке
Полиуретановые мембраны требуют подбора полимерного класса клея с учётом полярности и эластичности; для PTFE необходима предварительная обработка поверхности или применение праймера из-за низкой поверхностной энергии материала. Праймеры обычно наносятся тонким слоем (<5 г/м²) и увеличивают адгезию за счёт создания промежуточного химического слоя или модификации микроструктуры поверхности.
Свойства тканей (пористость, переплетение, гибкость) и подготовка рулонного материала
Ткани характеризуются плотностью (примерно 50–500 г/м²), типом переплетения и пористостью, влияющей на степень пропитки клея. Подготовка рулонов включает проверку натяжения, выравнивание кромок и контроль влажности; несоответствие натяжения приводит к дефектам покрытия и локальным зонам неприклеивания.
Клеевые композиции: классы, реология и эксплуатационные свойства
Классы клеевых композиций выбираются по основе полимера (растворимые полиуретаны, акрилаты, полиизобутиленовые системы и др.), учитывая адгезию к мембранам и тканям, а также сопротивление агрессивным средам. Хранение композиций регламентируется условиями по температуре и влажности, а также требованиями по взрыво- и пожаробезопасности.
Полимерные классы связующих, адгезия и стойкость к агрессивным средам
Растворимые и дисперсионные полиуретаны демонстрируют высокую эластичность и адгезию к PU-мембранам за счёт схожих химических групп. Акриловые системы часто предпочитают за меньшую эмиссию летучих органических соединений (ЛОС). Устойчивость к озону, УФ и маслам зависит от химической природы связующего и может оцениваться через стандартные климатические циклы и испытания на воздействие химикатов.
Вязкость, время схватывания и влияние реологии на распределение слоя и образование пузырей
Вязкость клеевой смеси при 23 °C влияет на дробление потока и глубину проникновения в ткань; типичные рабочие значения находятся в диапазоне 100–3000 мПа·с. Время схватывания и испарения растворителя определяет необходимую длину сушильного окна; практические режимы сушки для промышленных линий составляют 10–120 секунд при температуре 40–120 °C. Неподходящая реология способствует образованию пузырей и неравномерности слоя.
Оборудование и ключевые узлы линии нанесения
Линия нанесения включает в себя узлы подачи рулонов, распылительные головки, дозаторы, блоки регулировки давления и конвейер с сушильной секцией. Критическая точность режимов обусловливает повторяемость качества покрытия.
Типы распылительных головок, дозаторы и блоки регулировки давления
Применяются головки с внешней и внутренней атомизацией, модульные секции для зонального регулирования ширины покрытия и мембранные или поршневые дозаторы для точной подачи клея. Блоки регулировки давления обеспечивают стабилизацию подачи воздуха и клея с разрешающей способностью порядка 0,01–0,05 бар для поддержания постоянства конуса распыла.
Системы контроля расхода, точность режимов, калибровка и обслуживание
Системы расходомеров и массовых дозаторов отслеживают подачу в реальном времени; калибровка производится по эталонным объёмам и часто проводится при смене партии клея. Плановое обслуживание включает очистку сопел, проверку уплотнений и замену фильтров для исключения засоров и изменения характеристик распыла.
Последовательность технологического процесса дублирования
Процесс состоит из подготовки и проверки сырья, нанесения праймера (при необходимости), распыления клея, сушки/отверждения и контроля качества перед формовкой и последующей сборкой.
Подготовка поверхности, укладка слоёв и режимы нанесения клея
Подготовка включает очистку и сушку поверхностей, намотку рулонов с контролем натяжения и шпульности. Укладка слоёв требует совмещения кромок и контроля провисания; нанесение клея осуществляется при установленной скорости линии (типично 5–30 м/мин) и заданном расходе клея, выражаемом в г/м².
Отверждение/сушка, транспортировка полотна и контроль перед формовкой
Отверждение может быть термическим или химическим. Конвективная сушка обычно ведётся при 40–120 °C; контроль влажности и остаточной доли растворителя проводится на выходе из сушильного участка. Перед формовкой проверяется адгезия и целостность покрытия, а также визуальный контроль на наличие пузырей и неприклеенных зон.
Критические параметры процесса и их причинно-следственные связи
Ключевые параметры взаимодействуют так, что изменение одного влияет на несколько показателей качества; управление этими связями обеспечивает стабильность результата.
Давление воздуха, скорость подачи и расход клея — влияние на толщину и равномерность слоя
Давление воздуха и расход клея определяют массу оседающего слоя и его дисперсность; при прочих равных увеличение скорости подачи рулона уменьшает массу оседания на единицу площади, что приводит к уменьшению толщины слоя и потенцирует вероятность зон неприклеивания. Оптимизация достигается балансом давления (0,1–0,6 МПа), расхода и скорости.
Температура, влажность и реологические свойства клея как факторы качества соединения
Температура окружающей среды и относительная влажность влияют на испарение растворителя и скорость полимеризации. Повышенная влажность может удлинять время сушки и вызывать дефекты поверхности; вязкость клея изменяется с температурой, поэтому допустимый диапазон рабочих температур и условий хранения указывается в технических паспортах составов.
Методы контроля качества и испытаний швов
Оценка соединений проводится с использованием механических и герметических методов, климатических циклов и визуального контроля.
Испытания на отрыв, сдвиг и метод давленной герметизации для оценки прочности и герметичности
Силовые испытания включают T-peel (например, по ASTM D1876) и сдвиговые тесты, где результаты выражаются в Н/см или Н/25 мм. Герметичность проверяется методом давленного теста при избыточном давлении порядка 1,0 бар или посредством вакуумной проверки на утечки, что даёт количественную оценку воздухонепроницаемости соединения.
Климатические и циклические испытания, неразрушающие методы и критерии приемки серийной продукции
Климатические циклы включают изменение температуры и влажности, а циклические испытания симулируют механическую нагрузку при растяжении и сжатии. Неразрушающие методы включают инфракрасную термографию и оптический контроль высокого разрешения. Критерии приемки обычно оговариваются техническими условиями и включают минимальные значения прочности отрыва, отсутствие локальных отслаиваний и предел допустимых дефектов по площади.
Типовые дефекты при нанесении и методы их диагностики и устранения
Дефекты проявляются визуально и при механических тестах; их анализ указывает на причинно-следственные факторы и корректирующие действия.
Пузыри и зоны неприклеивания: причины (натяжение, нестабильные режимы) и корректирующие действия
Пузыри возникают при запечатывании газов или паров под слоем клея, при избыточном натяжении или при нестабильности подачи клея. Корректирующие меры включают регулировку натяжения рулонов, снижение скорости линии, изменение реологии клея и корректировку параметров сушки для предотвращения захлопывания пузырей.
Неравномерность покрытия, провалы дозирования и рекомендации по наладке оборудования
Неравномерность может быть связана с изношенными соплами, засорением фильтров или неправильной калибровкой дозатора. Рекомендации включают регулярную очистку сопел, контроль расходомеров, замену изношенных деталей и проведение калибровки дозирующих узлов по эталонной массе.
Ограничения технологии и технологические риски
Технология имеет эксплуатационные пределы по ширине, скорости и совместимости материалов, которые влияют на её применимость в конкретных производственных условиях.
Пределы по ширине, скорости и толщине материалов и источники производственных узких мест
Ограничения по ширине рулона зависят от конструкции распылительной рампы и механики поддерживающих валов; типичные промышленные линии рассчитаны на ширину от 500 до 2000 мм. Скорость линии ограничена временем сушки и стабильностью распыла; увеличение скорости выше 30 м/мин требует большей мощности сушки и повышенной точности дозирования, что может стать узким местом.
Несовместимость материалов, вариативность рулонного сырья и стратегии минимизации рисков
Несовместимость возникает при химическом несоответствии клея и поверхности или при высокой вариативности толщины и натяжения рулона. Стратегии минимизации включают предусмотpение входного контроля сырья, тестовые прогоны при смене партий и использование праймеров или адгезионных подложек.
Сравнение Glue air web с альтернативными методами дублирования
Сравнение проводится по термовоздействию, толщине клеевого слоя, тактильным свойствам и эксплуатационной производительности.
Различия по тепловому воздействию, толщине клеевого слоя и тактильным характеристикам
По сравнению с термоламинацией и ультразвуковым дублированием аэрозольное нанесение обеспечивает меньший тепловой стресс на материалы, более тонкий и контролируемый слой клея и, как следствие, сохранение мягкости поверхности. Толщина клеевого слоя при аэрозольном методе обычно ниже, чем при нанесении валом, что влияет на тактильные свойства и подвижность шва.
Сравнение по производительности, сложности оборудования и требованиям к персоналу
Технология требует сложной системы стабилизации давления и точного дозирования, что увеличивает требования к обслуживанию и квалификации операторов по сравнению с простыми валковыми системами, но одновременно даёт преимущества в виде гибкости регулировок и потенциально меньших материальных затрат на слой клея при тех же функциональных характеристиках.
Экология, техника безопасности и утилизация отходов
Экологические аспекты включают эмиссию ЛОС, обращение с растворителями и безопасное хранение компонентов.
Эмиссия летучих органических соединений, вентиляция и средства индивидуальной защиты
В зависимости от класса связующего эмиссия ЛОС может варьировать; при работе с растворительными системами требуется местная вытяжная вентиляция с кратностью воздухообмена, а также использование СИЗ: респираторы, перчатки и защитная одежда. Контроль концентраций в рабочей зоне осуществляется по действующим гигиеническим нормам и методикам отбора проб.
Требования к хранению клеевых составов, обращению с технологическими отходами и пожарной безопасностью
Клеевые составы хранят в герметичных ёмкостях при указанной температуре хранения и минимальной влажности; отходы и промывочные жидкости собирают и утилизируют как промышленные химические отходы согласно местным нормам. При работе с горючими растворителями требуется системы заземления ёмкостей и противопожарные мероприятия в соответствии с нормативами по взрывопожарной безопасности.
Патентные и регуляторные ограничения при внедрении
Внедрение технологии требует учёта прав на интеллектуальную собственность и соответствия нормативным требованиям по безопасности и экологии.
Область патентной охраны: конструктивные решения головок и режимы нанесения
Патентная охрана может охватывать геометрию сопел, схемы подачи воздуха и клея, режимы модуляции и алгоритмы очистки. Области защиты нередко детализируют комбинацию конструктивных элементов и параметров режима, а не только отдельные узлы.
Правовые риски использования без лицензии и соответствие нормативам по безопасности и экологии
Использование охраняемых технических решений без лицензии связано с риском судебных претензий и требованием о прекращении эксплуатации или выплате компенсаций. Кроме патентного контроля, необходимо соответствие национальным и международным нормативам по эмиссиям и технике безопасности, что требует документального подтверждения и приёмо-сдаточных испытаний.
Практические рекомендации по внедрению и масштабированию производства
Внедрение предполагает техническую и экономическую оценку, подготовку персонала и организацию обслуживания линии для достижения стабильности процесса.
Оценка производственной мощности, узких мест и организация обслуживания линии
Оценка мощности начинается с расчёта требуемого расхода клея и скорости линии, проверки пропускной способности секции сушки и размеров рулонного оборудования. Узкими местами часто становятся сушильный блок и системы точного дозирования; их резервирование и плановое обслуживание минимизируют простои.
Подготовка персонала, валидация режимов и факторы, влияющие на себестоимость и логистику сырья
Подготовка операторов включает обучение настройке давления, калибровке дозаторов и методам контроля качества. Валидация режимов проводится серией контрольных прогонов с измерением толщины слоя, прочности швов и герметичности. Себестоимость зависит от расхода клея (г/м²), затрат на энергопотребление сушки и логистики сырья, а также от частоты смены партий и потерь при переналадках.
